Релейные модули промежуточные c электромагнитыми реле серии «РмП 24DC»

                           РМП 24 DC/P/1PC-6        арт. № 04101311                                        РМП 24 DC/P/2PC-16     арт. № 04102321

                           РПМ 24 DC/V/1PC-6        арт. № 04101310                                        РПМ 24 DC/V/2PC-16     арт. № 04102320



                                                                              РПМ 24 DC/P/2PCs-8     арт. № 04103321

                                                                              РПМ 24 DC/V/2PCs-8     арт. № 04103320

Структурная схема обозначения релейных модулей

РМП 24 DC / K / NРС - AA



                    РМП          – релейный модуль промежуточный;

                    24 DC        – 24B постоянного тока - номинальное напряжение электромагнитной катушки;

                    K                – тип подключения РМП к внешним электрическим цепям:

                                  – цоколь с клеммными колодками под винт,

                    Р                – цоколь с пружиненными клеммными колодками,

                    NРС          – количество групп переключающих контактов:

                                           1РС – РМП без разветвления переключающих контактов реле со стороны нагрузки (1 группа контактов),

                                          2РС – РМП с разветвлением переключающих контактов реле со стороны нагрузки на 2 параллельные группы;

                                          2РСs – РМП с 2 независимыми группами переключающих контактов реле со стороны нагрузки;

                    AA – номинальный допустимый ток коммутации (А): 6, 8, 16.

Каждая группа переключающих контактов входящего в состав РМП реле обладает нормально замкнутым (NC), нормально разомкнутым – открытым (NО) и общим (COM) контактами.

Назначение и описание работы изделия

             Релейные модули РМП предназначены для обеспечения гальванической развязки периферийных устройств и контроллеров, а также для преобразования уровней дискретных сигналов. Они представляют собой устройство, которое при наличии управляющего напряжения на входе перекоммутирует нагрузку подключенную к выходным колодкам, посредством срабатывания переключающего реле.

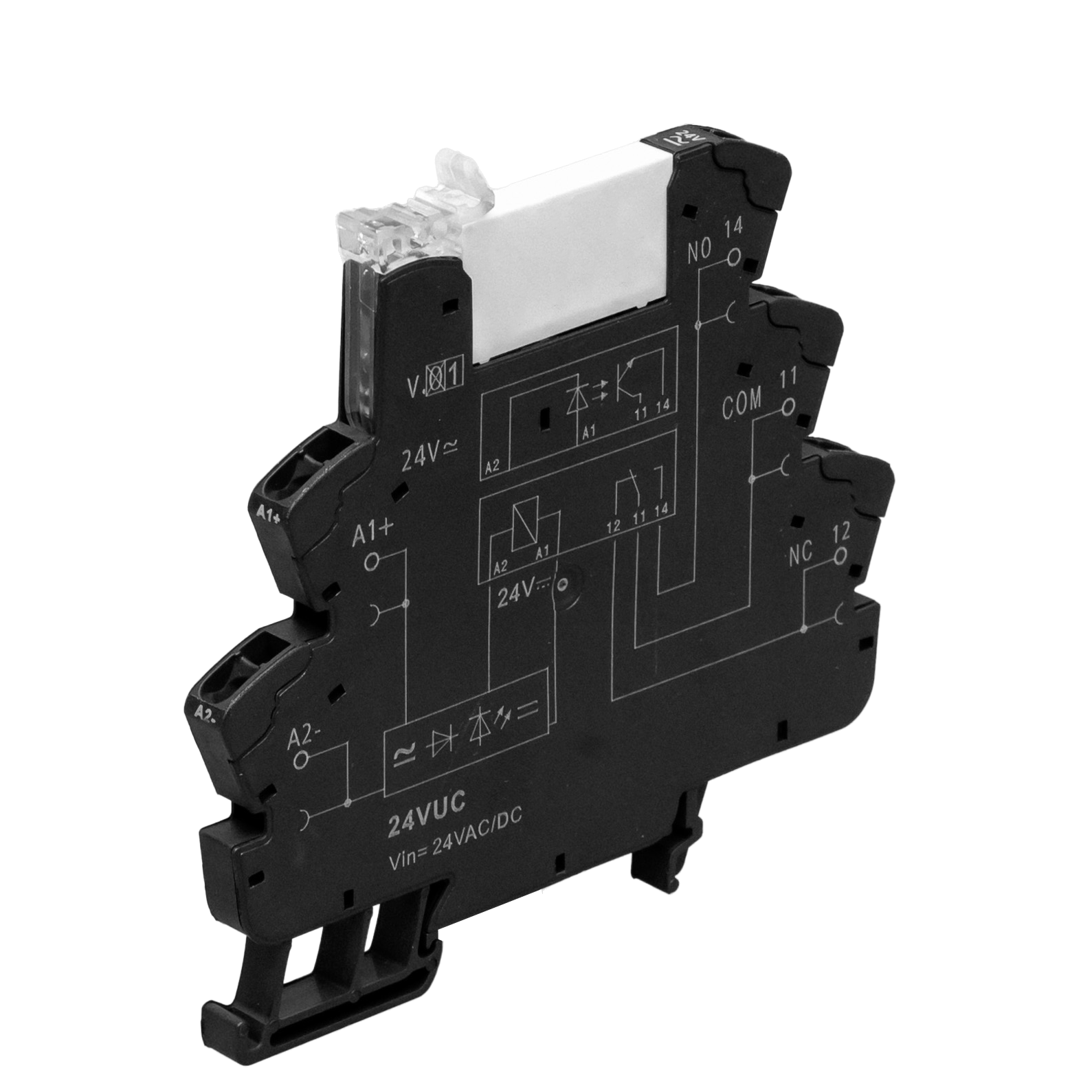

             Конструктивно релейные модули выполняются в виде сборки из двух крупноузловых элементов:

  •   съемного электромеханического реле с одним переключающим контактом, выполненного в герметичном пластиковом корпусе;

  •   цоколя – основания реле, служащего для коммутации контактов реле с внешними электрическими цепями и установки модуля на монтажную DIN-рейку.

             Контакт между выводами реле и цоколем осуществляется посредством штекерного соединения. Установка реле в цоколь и его демонтаж (в случае необходимости замены) осуществляется посредством пластикового нажимного фиксатора.

             При подаче напряжения питания через соответствующие выводы цоколя модуля на контакты А1 и А2 катушки входящего в его состав электромагнитного реле (сторона управления), возникают электромагнитные силы, которые воздействуют на контактную группу – переключающий контакт (сторона нагрузки), при этом нормально открытый контакт 11-14 (COM-NO) замыкается, а нормально закрытый 11-12 (COM-NC) размыкается.

             Подключение внешних проводников к модулям со стороны нагрузки  осуществляется через одну (РМП 24 DC/V/1PC-6 и РМП 24 DC/V/1PC-6) или две запараллеленных (РМП 24 DC/V/2PC1-16 и РМП 24 DC/V/2PC-16) группы контактов, каждая их которых включает нормально замкнутый (NC), нормально разомкнутый – открытый (NО) и общий (COM) контакты.

             Со стороны управления (контакты А1 и А2) внутри цоколя релейного модуля расположена диодная защита электромагнитной катушки реле от возможного возникновения в процессе эксплуатации обратной индукции и подключения обратной полярности в процессе монтажа.

              Внешняя индикация состояния изделия выполнена в виде светодиода зеленого свечения встроенного в конструкцию фиксатора в цоколе сменного реле. Свечение диода осуществляется при подаче напряжения на контакты А1 и А2 и исправном состоянии реле.

              Релейные модули имеют преимущества благодаря своей малогабаритности и модульному исполнению: их небольшая ширина (6,4мм для РМП 24DC/…/1PC-6 и 12,8 мм для РМП 24DC/…/2PC-16) позволяет экономить место при монтаже на DIN-рейке на задней панели шкафа.

              Релейные модули рассчитаны на эксплуатацию внутри шкафов автоматики и распределительных щитков. Монтаж модулей РМП осуществляется путем установки на стандартную DIN-рейку. Подключение внешних электрических проводников производится жестким или мягким кабелем сечением 0,14мм2…2,5мм2 через винтовые или самоподжимные (пружинные) клеммы цоколя модуля РМП.

Технические характеристики изделий

РМП 24 DC/P/1PC-6, РПМ 24 DC/V/1PC-6

Схема принципиальная релейных модулей

РМП 24 DC/P/1PC-6, РПМ 24 DC/V/1PC-6

Основные технические характеристики модулей

 РМП 24 DC/P/1PC-6, РПМ 24 DC/V/1PC-6

Основные технические характеристики модулей

РМП 24 DC/P/1PC-6, РПМ 24 DC/V/1PC-6

Посадочные и габаритные размеры сменных реле для

РМП 24 DC/P/1PC-6, РПМ 24 DC/V/1PC-6

Технические характеристики модулей

РМП 24 DC/P/2PC-16, РПМ 24 DC/V/2PC-16

Схема принципиальная релейных модулей

РМП 24 DC/P/2PC-16, РПМ 24DC/V/2PC-16

Основные технические характеристики сменных реле для

РМП 24 DC/P/2PC-16, РПМ 24DC/V/2PC-16

Основные технические характеристики сменных реле для

РМП 24 DC/P/2PC-16, РПМ 24DC/V/2PC-16

Посадочные и габаритные размеры сменных реле для

РМП 24 DC/P/2PC-16, РПМ 24DC/V/2PC-16

Технические характеристики изделий

РМП 24 DC/P/2PCss-8, РПМ 24 DC/V/2PCss-8

Схема принципиальная релейных модулей

РМП 24 DC/P/2PCs-8, РПМ 24DC/V/2PCs-8

Основные технические характеристики модулей

РМП 24 DC/P/2PCs-8, РПМ 24 DC/V/2PCs-8

Основные технические характеристики сменных реле для

РМП 24 DC/P/2PCs-8, РПМ 24DC/V/2PCs-8

Посадочные и габаритные размеры сменных реле для

РМП 24 DC/P/2PCs-8, РПМ 24DC/V/2PCs-8

Релейные модули промежуточные c электромагнитыми реле серии «РмП 230UC»

                           РМП 230 UC/P/1PC-6       арт. № 06104311                                       РМП 230 UC/P/2PC-16     арт. № 06105321

                           РПМ 230 UC/V/1PC-6       арт. № 06104310                                       РПМ 230 UC/V/2PC-16     арт. № 06105320



                                                                              РПМ 230 UC /P/2PCs-8     арт. № 06106321

                                                                              РПМ 230 UC /V/2PCs-8     арт. № 06106320

Структурная схема обозначения релейных модулей

РМП 230 UC / K / NРС - AA

                    РМП          – релейный модуль промежуточный;

                    230 UC     – 230B переменного или постоянного тока - номинальное напряжение электромагнитной катушки;

                    K                – тип подключения РМП к внешним электрическим цепям:

                    V                – цоколь с клеммными колодками под винт,

                    Р                – цоколь с пружиненными клеммными колодками,

                    NРС          – количество групп переключающих контактов:

                                           1РС – РМП без разветвления переключающих контактов реле со стороны нагрузки (1 группа контактов),

                                          2РС – РМП с разветвлением переключающих контактов реле со стороны нагрузки на 2 параллельные группы;

                                          2РСs – РМП с 2 независимыми группами переключающих контактов реле со стороны нагрузки;

                    AA – номинальный допустимый ток коммутации (А): 6, 8, 16.

Каждая группа переключающих контактов входящего в состав РМП реле обладает нормально замкнутым (NC), нормально разомкнутым – открытым (NО) и общим (COM) контактами.

Назначение и описание работы изделия

               Релейные модули РМП предназначены для обеспечения гальванической развязки периферийных устройств и контроллеров, а также для преобразования уровней дискретных сигналов. Они представляют собой устройство, которое при наличии управляющего напряжения на входе перекоммутирует нагрузку подключенную к выходным колодкам, посредством срабатывания переключающего реле.



                Конструктивно релейные модули выполняются в виде сборки из двух крупноузловых элементов:

  • съемного электромеханического реле с одним переключающим контактом, выполненного в герметичном пластиковом корпусе;

  • цоколя – основания реле, служащего для коммутации контактов реле с внешними электрическими цепями и установки модуля на монтажную DIN-рейку.



                Контакт между выводами реле и цоколем осуществляется посредством штекерного соединения. Установка реле в цоколь и его демонтаж (в случае необходимости замены) осуществляется посредством пластикового нажимного фиксатора.



                При подаче напряжения питания через соответствующие выводы цоколя модуля на контакты А1 и А2 катушки входящего в его состав электромагнитного реле (сторона управления), возникают электромагнитные силы, которые воздействуют на контактную группу – переключающий контакт (сторона нагрузки), при этом нормально открытый контакт 11-14 (COM-NO) замыкается, а нормально закрытый 11-12 (COM-NC) размыкается.



                Подключение внешних проводников к модулям со стороны нагрузки  осуществляется через одну (РМП 230 UC/V/1PC-6 и РМП 230 UC/V/1PC-6) или две запараллеленных (РМП 230 UC/V/2PC1-16 и РМП 230 UC/V/2PC-16) группы контактов, каждая их которых включает нормально замкнутый (NC), нормально разомкнутый – открытый (NО) и общий (COM) контакты.



                В изделиях серии РМК цепь управления входным сигналом включает электронные компоненты, обеспечивающие защиту входа сменного реле. Входная цепь управления содержит делитель напряжения, выпрямитель переменного тока и светодиодный индикатор состояния модуля.



                Внешняя индикация состояния изделия выполнена в виде светодиода зеленого свечения встроенного в конструкцию фиксатора в цоколе сменного реле. Свечение диода осуществляется при подаче напряжения на контакты А1 и А2 и исправном состоянии реле.



                Релейные модули имеют преимущества благодаря своей малогабаритности и модульному исполнению: их небольшая ширина (6,4мм для РМП 230 UC/…/1PC-6 и 12,8 мм для РМП 230 UC/…/2PC-16) позволяет экономить место при монтаже на DIN-рейке на задней панели шкафа.



                Релейные модули рассчитаны на эксплуатацию внутри шкафов автоматики и распределительных щитков. Монтаж модулей РМП осуществляется путем установки на стандартную DIN-рейку. Подключение внешних электрических проводников производится жестким или мягким кабелем сечением 0,14мм2…2,5мм2 через винтовые или самоподжимные (пружинные) клеммы цоколя модуля РМП.

Технические характеристики изделий

РМП 230 UC/P/1PC-6, РПМ 230 UC/V/1PC-6

Схема принципиальная релейных модулей

РМП 230 UC/P/1PC-6, РПМ 230 UC/V/1PC-6

Основные технические характеристики модулей

РМП 230 UC/P/1PC-6, РПМ 230 UC/V/1PC-6

Основные технические характеристики сменных реле для

230 UC/P/1PC-6, РПМ 230 UC/V/1PC-6

Посадочные и габаритные размеры сменных реле для

РМП 230 UC P/1PC-6, РПМ 230 UC/V/1PC-6

Технические характеристики модулей

РМП 230 UC/P/2PC-16, РПМ 230 UC/V/2PC-16

Схема принципиальная релейных модулей

РМП 230 UC/P/2PC-16, РПМ 230 UC/V/2PC-16

Основные технические характеристики модулей

РМП 230 UC/P/2PC-16, РПМ 230 UC/V/2PC-16

Основные технические характеристики сменных реле для

РМП 230 UC/P/2PC-16, РПМ 230 UC6/V/2PC-16

Посадочные и габаритные размеры сменных реле для

РМП 230 UC/P/2PC-16, РПМ 230 UC/V/2PC-16

Технические характеристики модулей

РМП 230 UC/P/2PCs-8, РПМ 230 UC/V/2PCs-8

Схема принципиальная релейных модулей

РМП 230 UC/P/2PCs-8, РПМ 230 UC/V/2PCs-8

Основные технические характеристики модулей

РМП 230 UC/P/2PCs-8, РПМ 230 UC/V/2PCs-8

Основные технические характеристики сменных реле для

РМП 230 UC/P/2PCs-8, РПМ 230 UC6/V/2PCs-8

Посадочные и габаритные размеры сменных реле для

РМП 230 UC/P/2PCs-8, РПМ 230 UC/V/2PCs-8

Твердотельные Релейные модули промежуточные с нормально разомкнутым контактом серии «ОМК»

ОМК 5DC/48DC 0,1А-В

ОМК 5DC/48DC 0,1А-P

ОМК 24DC/48DC 0,1А-В

ОМК 24DC/48DC 0,1А-P

ОМК 60DC/48DC 0,1А-В

ОМК 60DC/48DC 0,1А-P

ОМК 230АC/48DC 0,1А-В

ОМК 230АC/48DC 0,1А-P

арт. № 04201110

арт. № 04201111

арт. № 04202110

арт. № 04202111

арт. № 04203110

арт. № 04203111

арт. № 06203110

арт. № 06203111

ОМК 5DC/24DC 2А-В

ОМК 5DC/24DC 2A-P

ОМК 24DC/24DC 2А-В

ОМК 24DC/24DC 2A-P

ОМК 60DC/24DC 2А-В

ОМК 60DC/24DC 2A-P

ОМК 230АC/24DC 2А-В

ОМК 230АC/24DC 2A-P

арт. № 04204110

арт. № 04204111

арт. № 04205110

арт. № 04205111

арт. № 04206110

арт. № 04206111

арт. № 06206110

арт. № 06206111

ОМК 5DC/48DC 0,1А-S

ОМК 24DC/48DC 0,1А-S

ОМК 60DC/48DC 0,1А-S

арт. № 04201113

арт. № 04202113

арт. № 04203113

ОМК 5DC/24DC 2A-S

ОМК 24DC/24DC 2A-S

ОМК 60DC/24DC 2A-S

арт. № 04204113

арт. № 04205113

арт. № 04206113

Структурная схема обозначения релейных модулей

ОМК U1 / U2   I - K,

ОМК     – обозначение серии изделия;

U1          – номинальное напряжение управления (В):  5 DC, 24 DC, 60 DC; 230 UС;

U2         – максимальное допустимое напряжение нагрузки (В):  24 DC,48 DC;

I             – максимальный допустимый ток коммутации (А): 0.1А, 2А.

К            – тип подключения ОМП к внешним электрическим цепям:

                                       V – цоколь с клеммными колодками под винт,

                                       Р – цоколь с пружиненными клеммными колодками,

                                       S – цоколь под пайку на плату;

            Твердотельные релейные модули ОМК предназначены для обеспечения гальванической развязки периферийных устройств и контроллеров, а также для преобразования уровней дискретных сигналов. Управляющий сигнал взаимодействует с управляемым путём создания гальванической развязки с помощью оптрона.

            В отличие от серии РМП изделия ОМК имеют более высокую скорость и имеют полную гальваническую развязку. Благодаря отсутствию в составе модуля электромагнитной катушки и подвижных частей изделия серии ОМК имеют следующие преимущества:

  • Полная бесшумность работы

  • Большая скорость переключения

  • Более длительный срок службы из-за отсутствия механического и электрического износа

  • Выходное сопротивление не меняется во время всего срока службы (отсутствие окисления контактов)

  • Отсутствие скачка напряжения при переключении

  • Отсутствие искры, что позволяет использовать устройство на взрыво- и пожаро- опасных объектах

  • Меньшая чувствительность к внешним условиям, например, вибраций, магнитных полей, влажности и запылённости воздуха

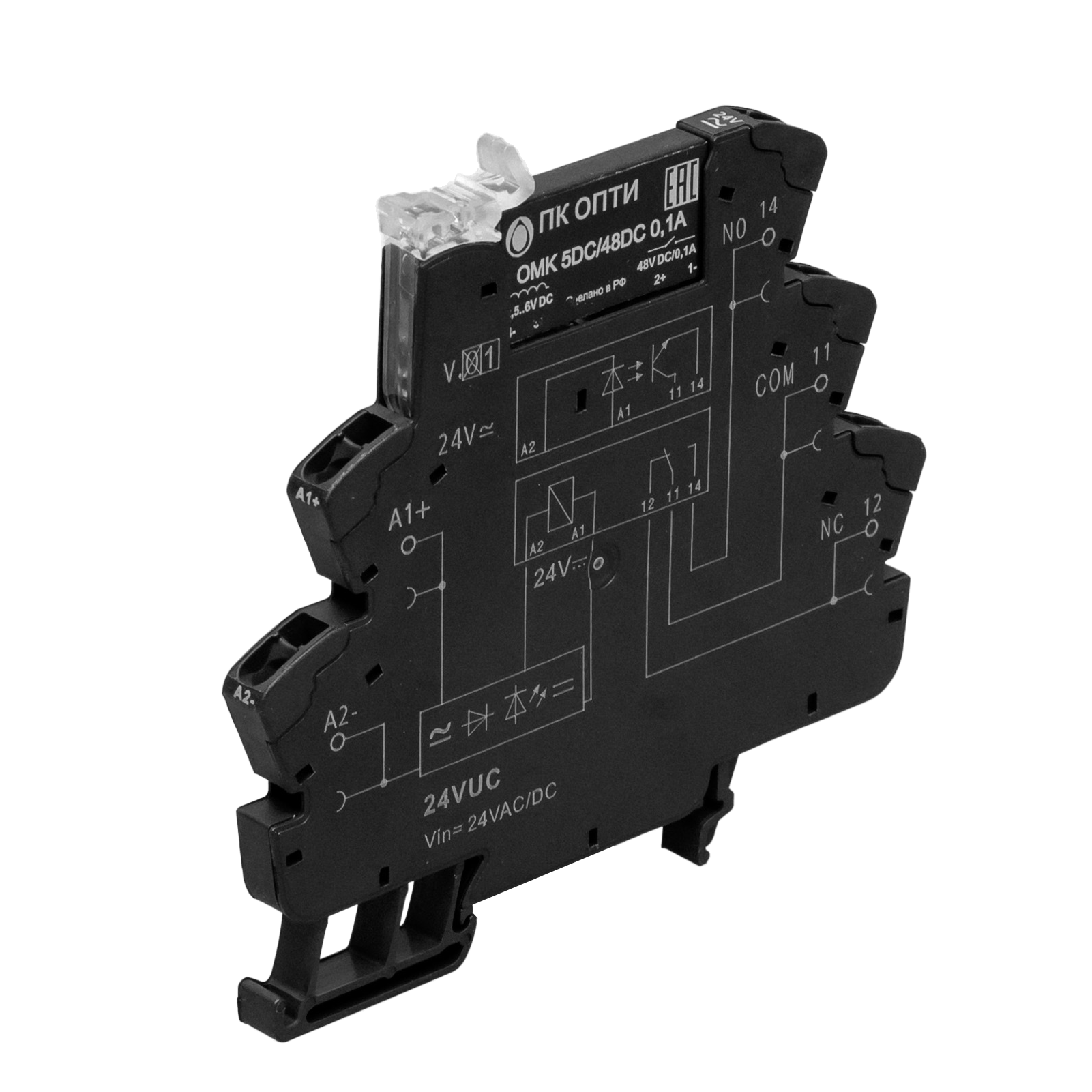

             Конструктивно релейные модули выполняются в виде сборки из двух крупноузловых элементов:

  • съемного твердотельного реле с одним нормально разомкнутым контактом, выполненного в герметичном пластиковом корпусе;

  • цоколя – основания реле, служащего для коммутации контактов реле с внешними электрическими цепями и установки модуля на монтажную DIN-рейку или приспособленного для пайки на монтажную плату.



              Контакт между выводами реле и цоколем осуществляется посредством штекерного соединения. Установка реле в цоколь и его демонтаж (в случае необходимости замены) осуществляется посредством пластикового нажимного фиксатора.



              При подаче напряжения питания через соответствующие выводы цоколя модуля на контакты А1 и А2 входящего в его состав твердотельного реле, в нем возникает управляющее напряжение, питающее светодиод (оптрон), который освещает фотодиод, ток на котором включает тиристор или МОП, чтобы управлять нагрузкой, при этом нормально открытый контакт 11-14 (COM-NO) замыкается.

              В изделиях серии ОМК, предназначенных для монтажа на DIN-рейку, цепь управления входным сигналом включает электронные компоненты, обеспечивающие защиту входа твердотельного реле. Для управляющего напряжения ≤ 60 В, входная цепь управления содержит диод с защитой от свободного хода/обратной полярности (выпрямитель для изделий, управляемых попеременному току) и индикатор состояния. В изделиях ОМК 230UC/ … и контроль входной цепи также содержит делитель напряжения.

               Внешняя индикация состояния изделия выполнена в виде светодиода зеленого свечения встроенного в конструкцию фиксатора в цоколе сменного реле. Свечение диода осуществляется при подаче напряжения на контакты А1 и А2 и исправном состоянии реле.



               Твердотельные модули серии ОМК рассчитаны на эксплуатацию внутри шкафов автоматики и распределительных щитков. Монтаж модулей ОМК осуществляется путем установки на стандартную DIN-рейку или пайкой на плату. Подключение внешних электрических проводников производится жестким или мягким кабелем сечением 0,14мм2…2,5мм2 через винтовые или самоподжимные (пружинные) клеммы цоколя модуля РМП.

Технические характеристики изделий серии ОМК

Основные технические характеристики твердотельных релейных модулей серии ОМК

Основные технические характеристики сменных твердотельных реле для релейных модулей серии ОМК
